CERES防污染冰盾(Ice Shield)
所屬分類：
產品詳情
CERES冰盾，為您的冷凍樣品提供極致冰污染防護

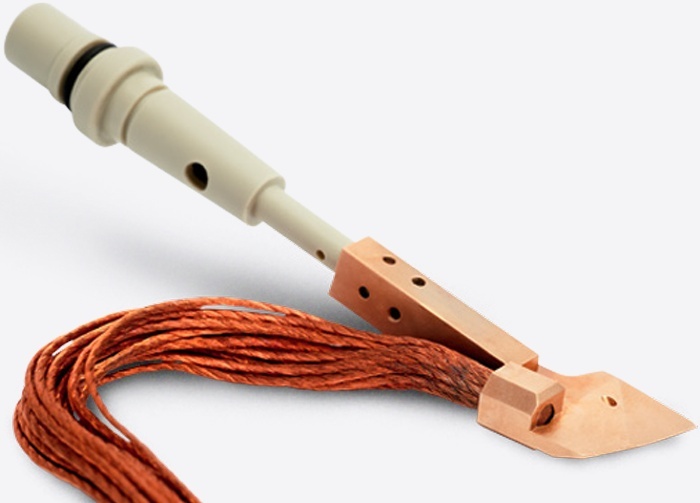

CERES 冰盾（Ice Shield）是一款液氮冷卻的冷凍擋板（cryo shutter），可在冷凍聚焦離子束（cryo-FIB）制樣過程中顯著減少冰污染。
CERES 冰盾通過冷凍抽真空（cryo-pumping）技術，有效降低電鏡腔室及樣品周?chē)鷧^域的水蒸氣分壓，從而將非晶冰的生長控制到不可測量的水平。
您知道嗎？
傳統 cryo-FIB 廠商通常接受的冰增長速率為 50 nm/小時，這意味著您花時間制備的一塊 150 nm 厚度的 lamella薄片，在制樣過程中可能會(huì )因為冰污染變得厚數倍！
借助其創(chuàng )新的冷凍擋板專有設計，CERES冰盾可有效隔絕來自電鏡腔室內部的污染來源，防止水汽在樣品表面凝結。
冰污染速率可降低10倍以上（詳見圖1和圖2），這意味著您可以在第一塊lamella被冰覆蓋之前，完成更多高質量薄片的制備。
全程保護，無需更改您的工作流程。
冷凍擋板在進行SEM成像時會(huì )自動收回，成像完成后自動復位，確保整個過程中樣品始終處于冰污染防護狀態。

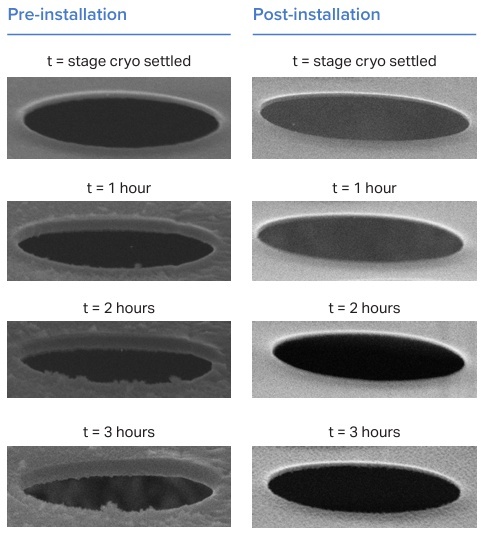

圖1說明：圖像展示了 R2/2 200目 TEM 網格中直徑為 2 μm 的孔洞，在不同時間點以 15° 角拍攝的對比圖。安裝 CERES冰盾前，冰層在網格上不斷堆積；安裝之后，幾乎沒有冰層積累。

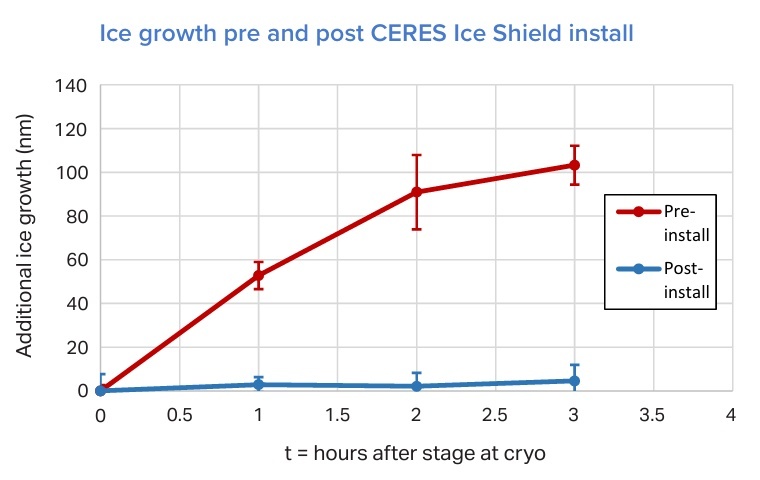

圖2說明：圖中記錄了冷凍載物臺在降溫至 -190°C（t=0）后不同時間點的 lamella 與冰層厚度變化。為便于比較，數據已歸一化到 t=0 時的初始厚度。結果顯示，未安裝 CERES 冰盾前（紅色曲線），前兩小時冰層厚度增長約為 45 nm/小時；而安裝之后（藍色曲線），3 小時內的冰層增長僅約為 5±7 nm，大幅下降。
制備更多無污染 lamella，提升通量與斷層圖像質量
CERES 冰盾是自動化 cryo-FIB 薄片制備流程的關鍵保障。
如果您追求高通量的自動化制樣，但薄片頻繁遭遇冰污染，那將嚴重影響科研產出。
有了 CERES 冰盾，您無需擔心寄生冰層成為制約因素，薄片制備更可靠，結果更可重復。
客戶故事
Sebastian Tacke博士在馬克斯·普朗克分子生理學研究所（MPI）所長Stefan Raunser教授的團隊中工作，他的研究重點是對基本細胞過程的分子理解。Sebastian Tacke博士和他的同事從研究之初就面臨冷凍電鏡樣品的冰污染問題。在最初的幾次冷凍聚焦離子束CryoFIB實驗中，Raunser實驗室的研究人員已經注意到，由于樣品制備的成功率低，通量非常有限。低溫樣品或多或少受到污染，并且在整個冷凍電子顯微鏡（cryo-EM）工作流程中隨時發生污染。作為冷凍工作流程工具，Delmic的CERES防冰系統應運而生：手套箱制備工作站 （CERES Clean Station）、高真空冷凍轉移（CERES Vitri-Lock）和冷凍冰盾擋板（CERES Ice Shield）。
From my point of view, every cryo-FIB/SEM user who wants to automate the milling process will benefit from the cryo shutter (commercially as CERES Ice Shield). Only with it, we were able to run successful overnight sessions.
從那時起，Raunser實驗室已能將霜凍污染減少50%，并且CryoFIB內部的污染不再可測量。通過這項創(chuàng )新的專有技術，CryoET工作流程中的樣品處理、預處理和研磨銑削過程得到了顯著改進。

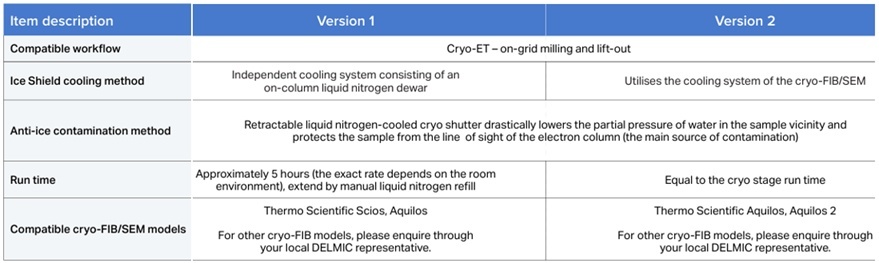

主要技術指標
附：Delmic的CERES冰防御系統(Ice Defence System)工作流程演示視頻(中文解說)
