K-kit 液體樣品腔芯片
K-kit wet cell liquid TEM sample holder chamber

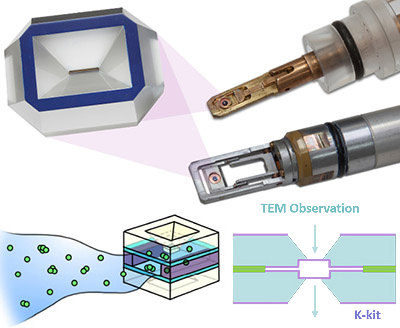

K-kit是運用最新的MEMS技術，由硅和氮化硅薄膜制成的將微通道、超薄氮化硅薄膜觀測窗一體成型的液體樣品腔芯片，不僅可以實現液體樣品TEM原位觀察，也適用于 SEM 及 EDX 分析，具有方便使用、檢測快速及適用性高等特點。通過K-kit技術，可以幫助科研人員實現高質量的液體樣品原位電鏡影像觀測，對納米材料在原溶液中的真實外觀、尺寸分布、以及群聚團聚等現象進行完整分析。

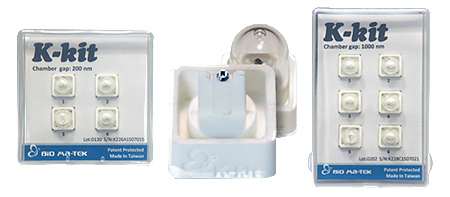

K-kit是一種使用便捷的創(chuàng )新型液體樣品腔，在兩個氮化硅薄膜之間有一個可密封的微通道。K-kit與一組專用工具一起，使用起來很簡便，每個K-kit都裝有一個單孔環銅載網，用于安裝密封的液體樣品池?；蛘咭部梢园惭b在可選的和可重復使用的 K-kit雙聯載網 （Folding Grid）中。
Folding Grid是一個類似雙聯環似的可開合式銅網，使用時只要將K-kit直接置入該銅網，封合好即可放置于任何一款TEM樣品桿上進行電鏡觀察，免去涂膠固定環節，可避免因黏附銅網不良而造成的制樣失敗，從而使K-kit的使用變得更加方便和快速。每一枚Folding Grid可以反復使用至少4次以上。

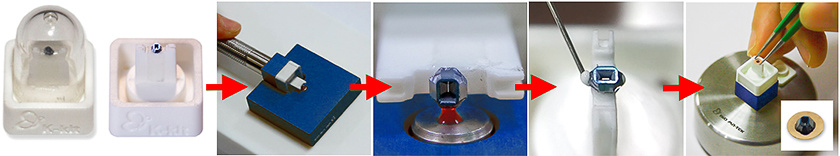

使用專用工具的簡單步驟
K-kit 采用獨特的單體式構造（Unibodystructure）設計，是一次性使用的，無交叉污染問題，且使用前無須對芯片進行包括清潔、表面處理、組裝等繁瑣的前置步驟。藉由毛細力載入液體，效果穩定可靠，無論高黏性、或是油性樣品，大多可直接載入，無須稀釋?zhuān)奢d入粘滯系數大于3000mPa-s的溶液）。

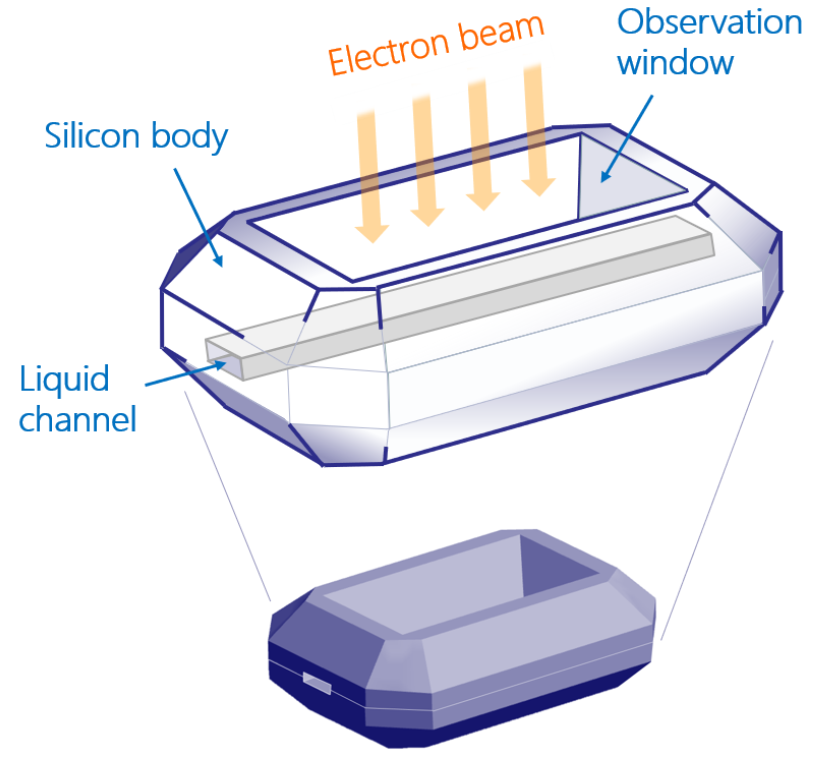

K-kit液態樣品腔的結構示意圖
氮化硅膜是電子透明的?？蛇x30或100nm膜厚。100 nm膜更堅固，僅適用于TEM應用。30nm膜用于高分辨率成像和掃描電鏡應用。 兩個矩形氮化硅窗口間的微通道能夠對懸浮在水溶液中的納米顆粒進行成像和分析。氮化硅窗口的大小為300μm x 25μm，通道高度為0.1, 0.2, 0.5, 1, 2 和 5μm。微通道的內部涂有氮化硅。 K-kit也可以在干燥模式下使用。懸浮顆粒在K-kit微通道中干燥，以避免懸浮液中的液滴在支撐膜上干燥時發生團聚現象。
K-kit濕樣品腔的特點和優勢：
1. 易于使用的液態 TEM 樣品密封腔芯片，適用于水性懸浮液樣品
2. 低成本替代非常昂貴的TEM原位液體樣品桿
3. 氮化硅膜的厚度可選：30或100nm
4. 微通道高度可選：0.1, 0.2, 0.5, 1, 2 和 5μm，最常用的是0.2μm和2μm通道。
5. 在25-30 kV成像條件下，30nm氮化硅膜和與FESEM系統配套的STEM探測器兼容。
6. 可選可重復使用的和免膠的雙聯載網，用于固定k-kit液體樣品池
7. 可用于EDS分析

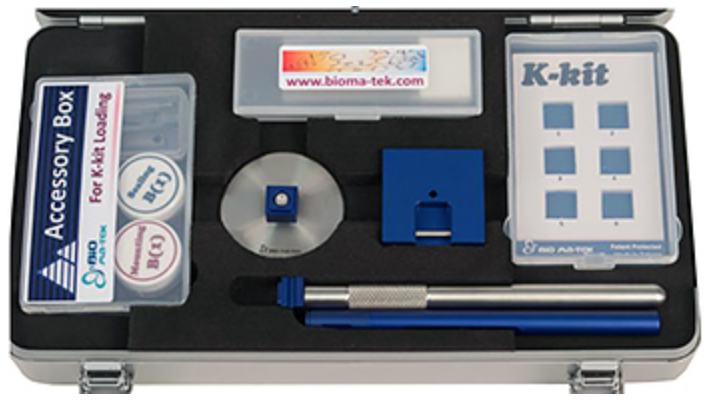

8. 提供完整的專用制備工具套件
9. 干態模式可用于納米顆粒的定量分析
適用于各廠牌TEM樣品桿
K-kit芯片是由通用的TEM標準銅環作承載，因此可適用所有廠牌包括Hitachi、FEI、JEOL等的電子顯微鏡設備來直接作觀測。
K-kit vs. TEM銅網

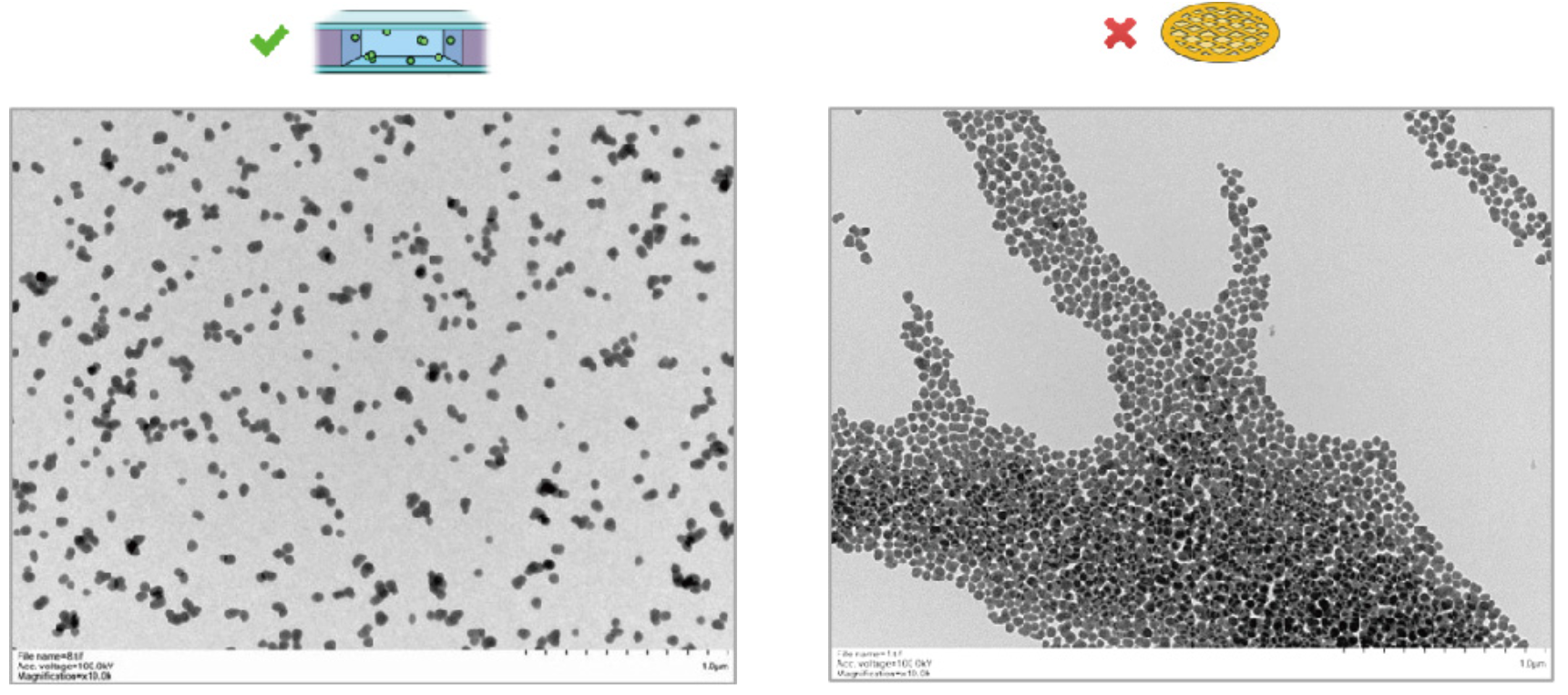

上圖是使用 K-kit（濕式狀態）與傳統 TEM 銅網（干燥狀態）觀察未經稀釋的化學機械研磨溶液 (CMP Slurry) 的 TEM 影像結果的影像分析比較結果，很明顯的，若采用銅網來觀測，納米粒子會(huì )因干燥作用嚴重聚集，而無法針對該團聚粒子進行任何定性與定量分析。
K-kit vs. 原位樣品桿
良好的耐溶劑性能

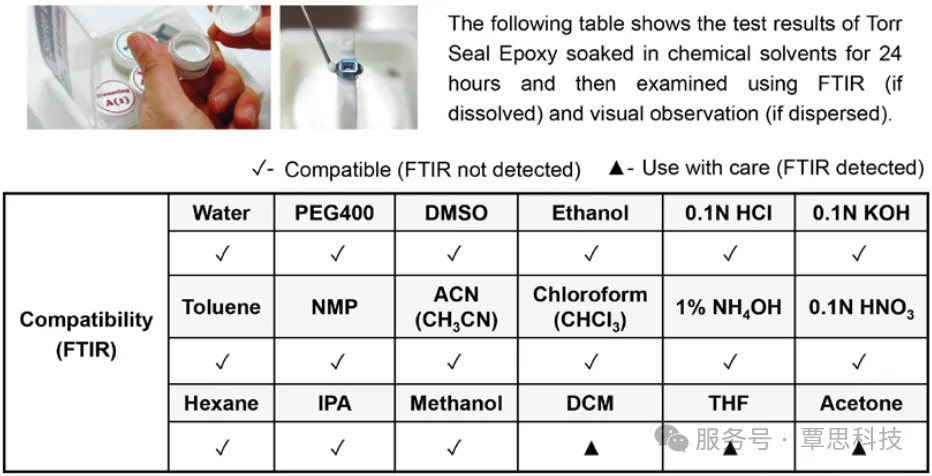

K-Kit可用于多種溶液和溶劑。下表為各類溶劑浸泡 Torr Seal 膠（用于密封微通道的膠水） 24小時之后，其FTIR 量測分析(是否有溶解反應)及目視觀察(是否于溶劑內散布)結果。
K-kit的應用

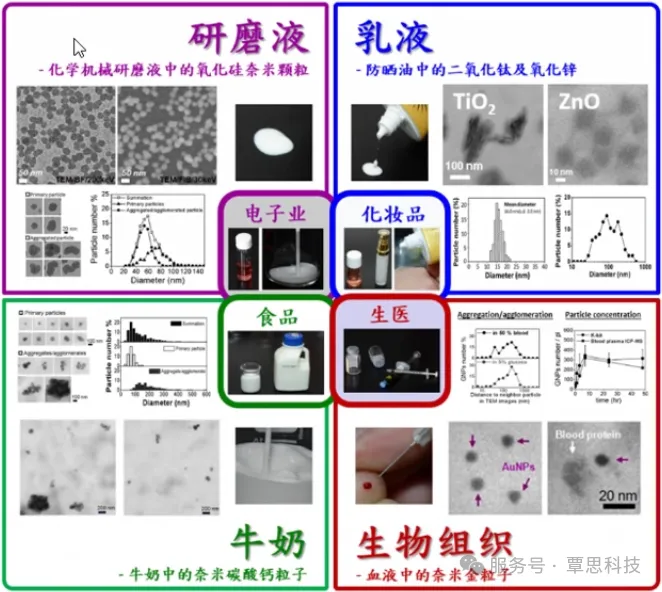

K-kit可用于樣品需要以天然液體形式進行TEM表征的的許多應用中。 納米顆?？梢栽谧匀粻顟B(tài)下成像，也可以觀察到原位動態物理反應或化學反應。應用范圍廣泛，從材料，生命，化學和生物科學，電子業的材料品管監測（如檢測CMPSlurry內粒子尺寸及分散情形）、生醫領域的納米新藥開發與病理研究、飲料及食品內添加劑的分析、以及日常用醫療或美容產品（如防曬乳或含納米成份的化妝水）成份檢驗等，皆可使用K-kit來達到快速檢測目的。

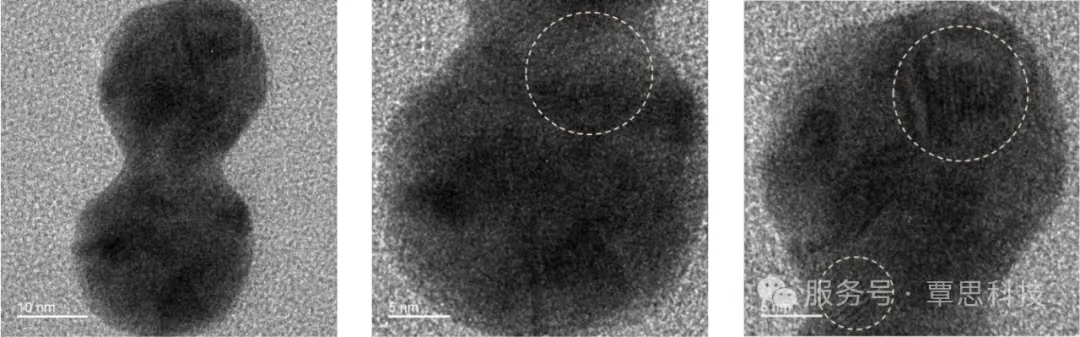

(實例) K-kit的TEM圖像質量很好。如上圖所示，本例使用薄膜厚度30nm、通道高度0.2μm的K-kit，可清楚觀測到其內氯金酸(AuCl4)溶液與電子束作用所反應生成的納米金顆粒及其表面晶網格線。(FEI Talos TEM@200KV)

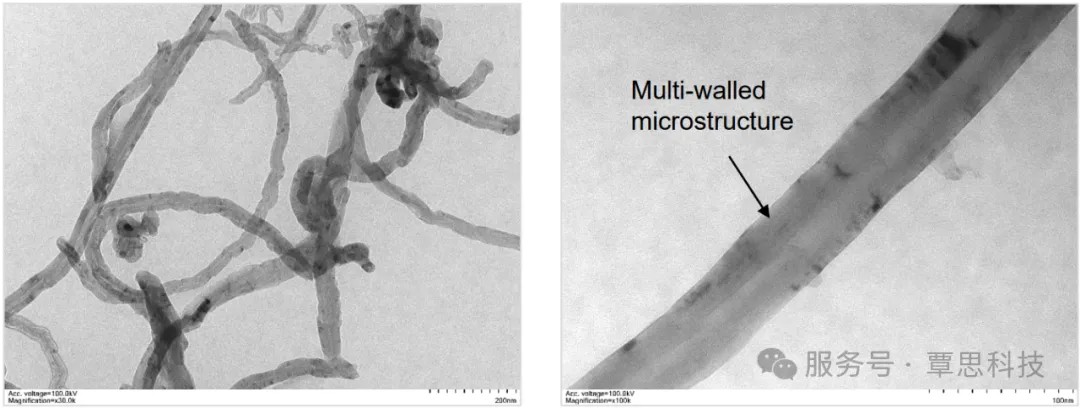

(實例)上圖為多壁碳納米管(WMCNT; Multi-walled Carbon Nanotubes)于純水中的分散狀況。本例使用薄膜厚度30nm、通道高度2μm的K-kit，可清楚觀測到碳納米管的復壁多層結構。(By Hitachi HT7700 TEM @100KV;WMCNTs: OD 30-80 nm, Length <10 μm,10wt%)
為什么選擇K-Kit?
- K-kit在產業應用方面有下列優勢特點：
- 使用簡單、分析快速、性?xún)r(jià)比高
- 適用于所有廠牌的 TEM 樣品桿
- 可用于TEM和SEM 觀測
- 可應用在各種常見化學溶液分析
- 無交叉污染問題（一次性使用）
- 可實現粒子分布的量化分析
- 可應用于高粘性液體（粘滯系數> 3,000mPa-s，毛細管吸力載入）
- 可進行負染（低對比度納米粒子的觀察）及多次加載溶液(例如觸媒反應機制、或免疫檢測技術開發)
- 應用適用溫度范圍 -196°C - 120°C
- 可進行EDX及TEM晶格繞射分析
- 樣品可長期保存及重復觀測
