肖特基熱場發射燈絲YPS Schottky Thermal Field Emission Sources
所屬分類：
產品詳情
肖特基熱場發射燈絲-高亮度、直接替換電子源
Schottky Thermal Field Emission Sources

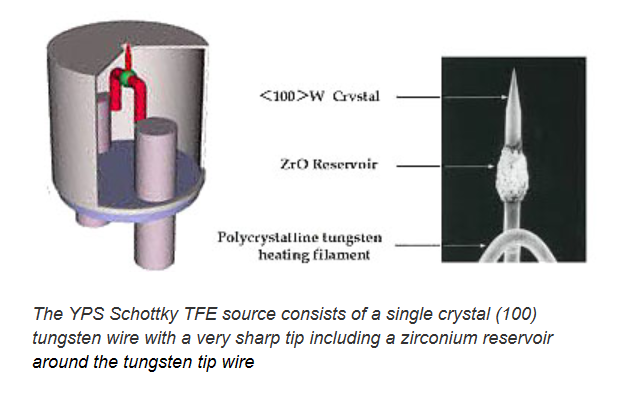

由馳名全球的電鏡耗材專業公司荷蘭Micro to Nano(簡稱M2N；授權中國總代理：覃思科技)供應的YPS肖特基型熱場發射（TFE）燈絲，是代替電子束系統中使用的TFE源的最佳選擇，包括FESEM，SFEG-SEM，FETEM，EPMA，俄歇和CD-SEM系統。肖特基TFE源由單晶（100）鎢絲組成，鎢絲尖端非常鋒利，表面有一層氧化鋯，以降低電子發射的功函數。尖端裝在細絲夾上，用于保持尖端在1800K左右的工作溫度。該組件安裝在圓柱形抑制器電極中，電極有一個細孔，尖端通過該孔凸出。由于熱激發和尖端的電場，電子從尖端發射。肖特基TFE源尖端通常具有0.3μm的半徑，針尖突出約250μm，以確保發射電子的高亮度。
肖特基熱場發射（TFE）燈絲
提供標準設計、翻新設計和定制設計，并提供定制TFE源。這些產品針對那些愿意更改場發射源，并知道如何在清潔環境中更換、裝載和對中校準TFE 源的客戶。肖特基熱場發射（TFE）燈絲的工作真空度通常優于1x10-9mbar，高于鎢或Lab6電子源的工作真空，但低于冷場發射源，在寬范圍的加速電壓和較長的工作時間下表現了出色的穩定性。

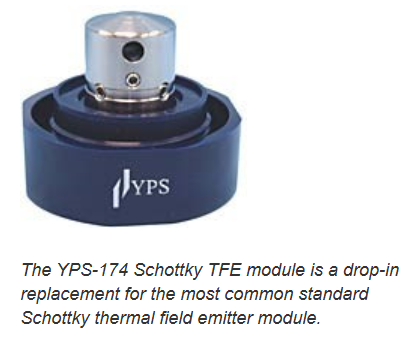

YPS-174 標準肖特基熱場發射（TFE）燈絲
是最普通的標準肖特基熱場發射燈絲，與Denka和FEI標準肖特基場發射陰極相當。光闌孔徑400um，針尖突出250um。兼容于A(yíng)mRay，Hitachi，JEOL，Zeiss，LEO，Philips，PHI和Riber等品牌的電鏡。

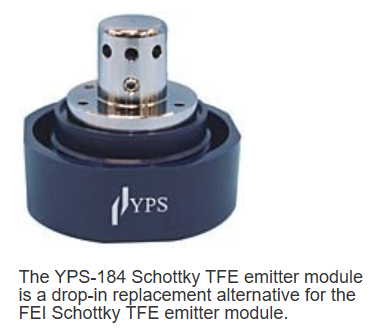

YPS-184 肖特基熱場發射（TFE）燈絲
是 FEI 肖特基熱場發射燈絲的直接替代品。光闌孔徑500um，針尖突出250um，很容易通過底部的法蘭識別。兼容于 FEI/Philips、CamScan 和 Tescan FE等品牌的電鏡。也可以兼容帶有TFE源電子束鏡筒的其他系統。

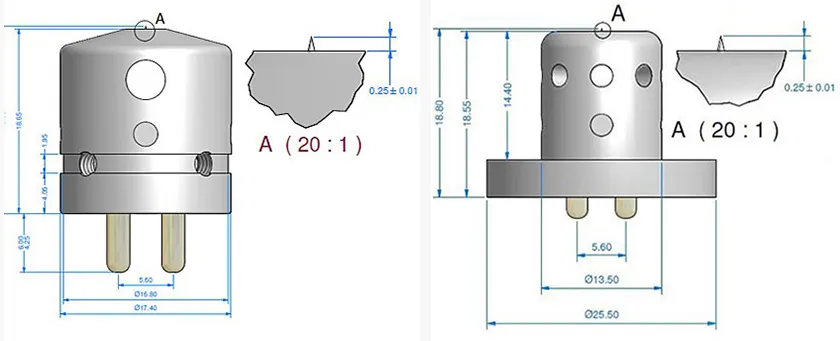

YPS-174和YPS-184主要尺寸

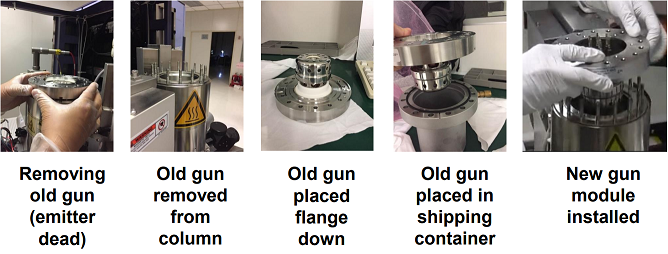

交換型肖特基熱場發射（TFE）燈絲組件

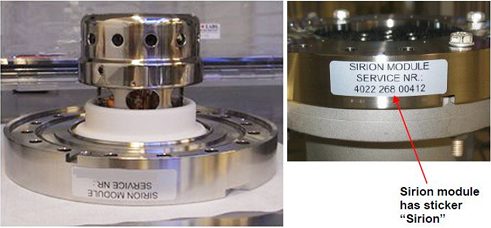

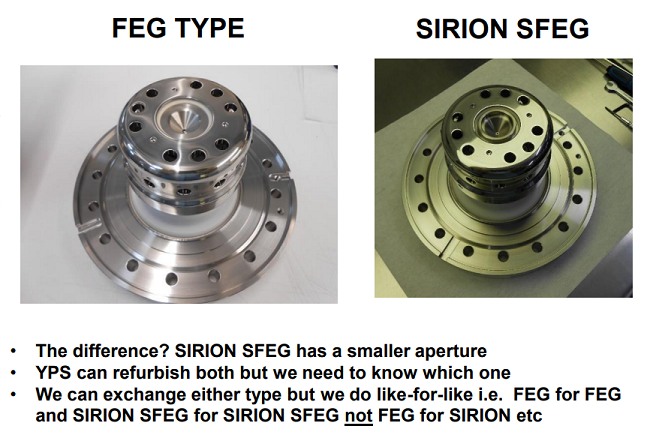

是FEI XL-30，Sirion，Inspect和Nova NanoSEM系統中所使用的FEI FEG和Sirion SFEG燈絲的替代品。燈絲安裝在電子槍組件內提供，并在工廠預對中校準。它可用于FEI系統單元、FEG TFE模塊組件和SFEG Sirion模塊組件。但僅作為完整的電子槍組件來更換，將在惰性氮氣下運輸，并在電子槍組件法蘭上安裝一個保護容器。TFE源的類型可通過電子槍組件法蘭上的銀色標簽來識別。
The YPS FEI FEG and SFEG Schottky TFE module is
a complete exchange module assembly replacement
for the FEI TFE module.

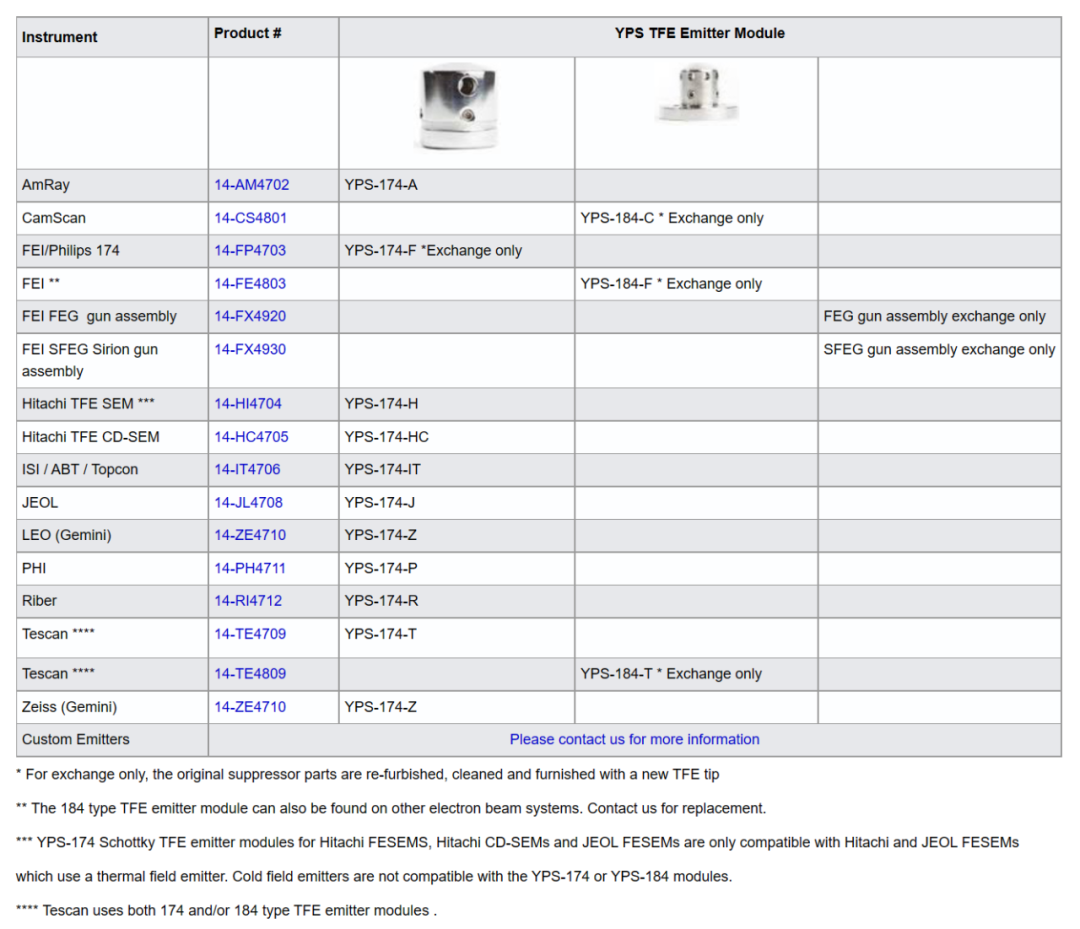

TFE發射器模塊選型表：

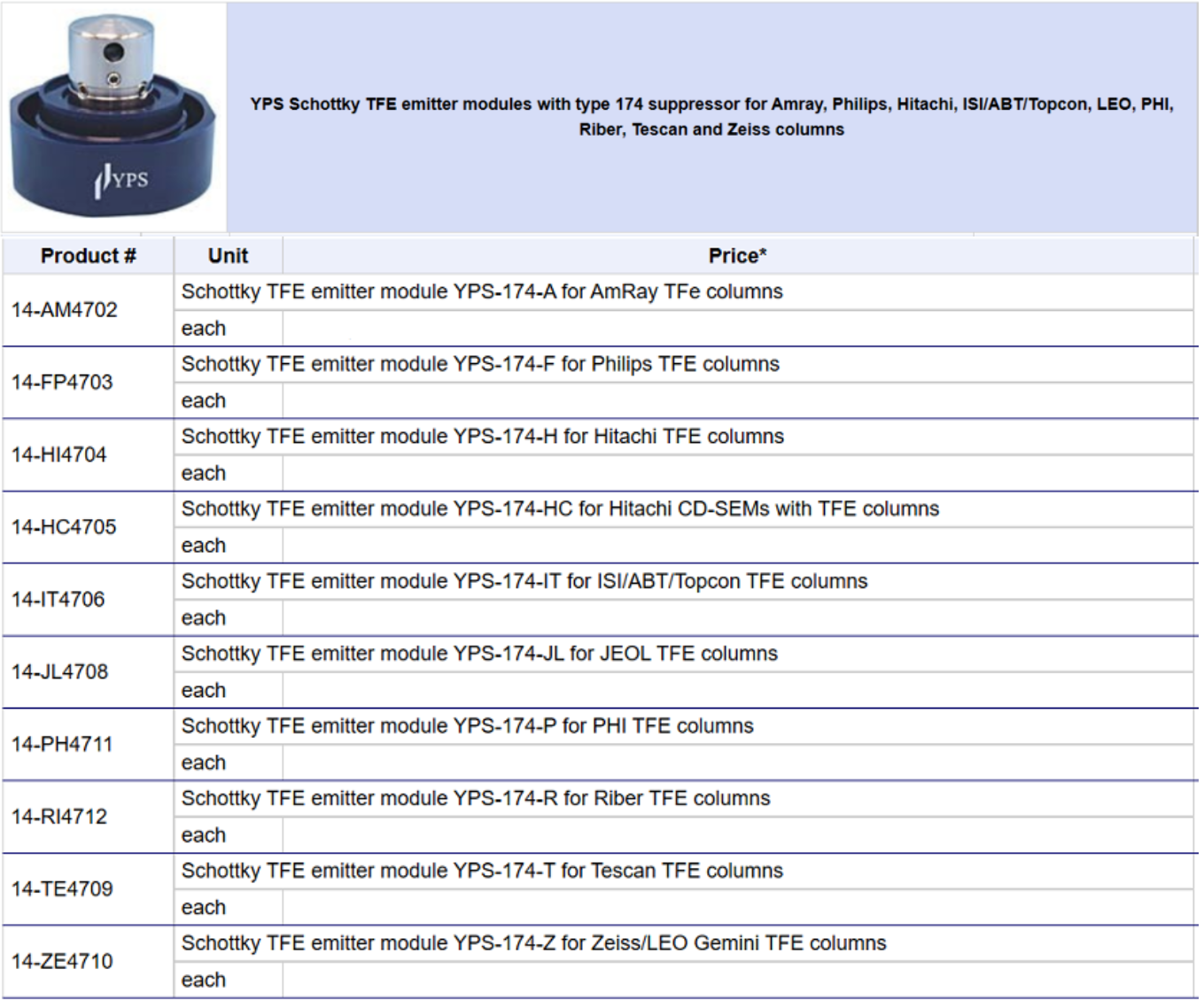

174型肖特基熱場發射（TFE）燈絲訂購信息
適用于A(yíng)mray、Philips、Hitachi、ISI/ABT/Topcon、LEO、PHI、Riber、Tescan和Zeiss 電鏡：
184型肖特基熱場發射（TFE）燈絲訂購信息
適用于FEI, Tescan and Camscan 電鏡：
交換型肖特基熱場發射（TFE）燈絲組件訂購信息
適用于FEI/Philips FESEMs XL30/SFEG, Sirion, Quanta, Nova NanoSEM, DualBeam (FIB/SEMs)等:

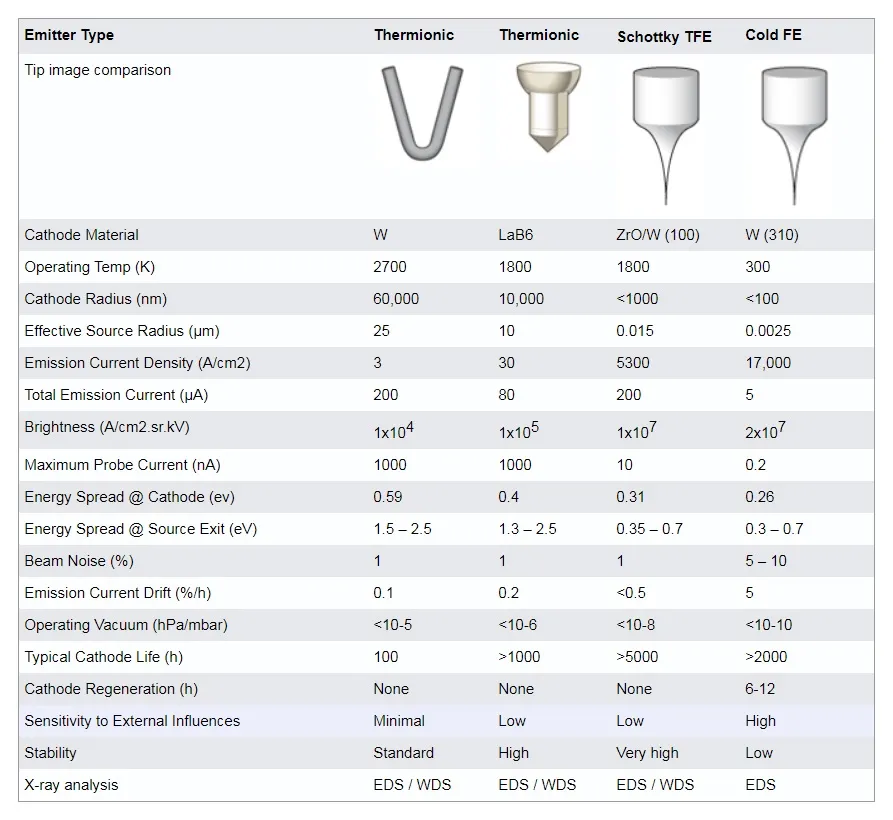

電子源性能比較表
電子源性能表（參考數據）是為了提供有關不同類型電子發射器的性能和要求的更多參考信息。鎢燈絲陰極仍然在為數不少的SEM和常規TEM中使用。使用LaB6陰極可以獲得更好的結果，而使用肖特基或冷場發射源可獲得最高的分辨率，但肖特基或冷場發射源只能用于合適的電鏡。
關于熱場發射源的常見問題 （FAQ）
問：TFE源是否不如熱離子源（例如鎢或LaB6）可靠？
答：否！TFE源非?？煽?，可連續工作數月。所有熱場發射燈絲均保證一年的正常運行。
問： 與W（310）或W（111）等冷場發射源相比，肖特基熱場發射有什么優勢？
答：主要優點是電子束電流穩定性更好，電子束電流更高，真空要求相對不嚴格，并且不需要定期發射極閃爍來恢復發射電流。
問： 肖特基熱場發射源操作的真空要求是什么？
答：通常，源區域真空度應達到10-9mbar或更好。
問： 與熱離子源相比，肖特基熱場發射源可以達到什么亮度？
答：肖特基TFE發射源亮度約為10xE8 Acm-2sr-1，而熱離子源的亮度為10xE5 Acm-2sr-1。
問： 肖特基TFE源是否需要非常頻繁地更換？
答：否！肖特基發射源的壽命由尖端結構中儲存的Zr（鋯）的壽命決定。通常壽命約為8000小時。
問： 在打開肖特基源時，是否需要采取特殊步驟？
答：檢查發射器處的真空度為10-9mbar。需要注意避免對發射器的熱沖擊，并避免在施加提取電壓時發生電擊穿瞬變。另外，工作溫度不應超過1850K；請參見數據手冊，了解電流/溫度曲線圖。
問： 如何操作肖特基TFE發射器？
答：與其它 TFE 源相同。我們提供肖特基場發射器數據頁，每個發射器的數據都是唯一的。
問： 與冷場發射器相比，肖特基場發射器的電子束電流有多穩定？
答：熱肖特基的電子束電流穩定性為<0.5%/h，而冷場發射器的漂移和隨機跳躍為5-30%。
問： 任何燈絲類的熱離子源都可以用肖特基TFE源代替升級嗎？
答：是！我們有C>MORE場發射升級服務。在發射器區域需要額外的差分泵浦，并為T(mén)FE源提供專用的HT高壓電源單元。如需了解詳情，請聯系我們。
問： 冷場發射器是否可以用肖特基TFE源代替？
答： 不是作為直接替代品。需要將整套的電子槍和HT電源一起更換。如需了解詳情，請聯系我們。
