產(chǎn)品分類(lèi)
高純碳棒
所屬分類(lèi)：
產(chǎn)品詳情
高純碳棒
High purity carbon rods for EM sample preparation
高純度石墨是一種強度高、抗熱抗震性好、耐高溫、抗氧化、電阻系數小、耐腐蝕、易于精密加工的理想無(wú)機非金屬材料；由于薄層碳膜不但導電良好，而且對電子束是透明的，所以熱蒸發(fā)鍍碳在電鏡樣品前處理方面獲得了廣泛應用。本文介紹荷蘭Micro to Nano（簡(jiǎn)稱(chēng)M2N）推出的幾款高純碳棒，它由高純度石墨制作而成，主要用于在真空熱蒸發(fā)鍍碳儀內作為消耗性蒸發(fā)源對樣品進(jìn)行鍍碳，使樣品表面形成碳導電層，是做TEM載網(wǎng)碳支持膜、以及SEM/EDS等分析研究時(shí)樣品前處理鍍碳膜的理想選擇。
高純度碳棒

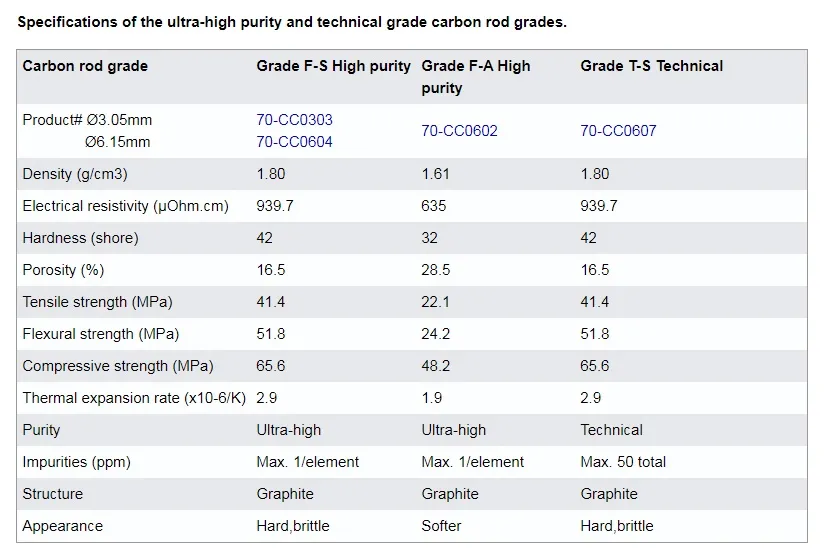

高純度碳棒用于EM應用中的碳蒸發(fā)。既可以在非導電樣品表面鍍覆薄的碳導電層，也可為T(mén)EM樣品制作支持膜。就結構而言，“碳棒”實(shí)際上指的是經(jīng)過(guò)純化處理所形成的高純度石墨。高純度碳棒的最大雜質(zhì)含量不超過(guò)2ppm，且所有單個(gè)雜質(zhì)元素均不超過(guò)1ppm，典型含量值為1ppm或更低。高純碳棒廣泛應用于SEM/EDS、EBSD、WDS和EPMA等研究領(lǐng)域樣品的噴碳前處理。目前荷蘭M2N公司提供兩種等級的高純碳棒：
(1) F-S級為高純度標準級。這是最常見(jiàn)的碳棒等級。這種碳棒往往更堅固也更脆。推薦使用電動(dòng)碳棒刨進(jìn)行碳棒的末端刨削塑形。直徑有3.05毫米（0.120英寸）和6.15毫米（0.242英寸）兩種，長(cháng)度均為305毫米（12英寸）。通常用于Quorum、Emitech、Cressington、AGAR、JEOL、Leica、Edwards、Anatech（Hummer）和Denton等品牌的噴碳儀。
F-S 級超高純度碳棒
直徑3.05mm或6.15mm x 305mm長(cháng)
(2) F-A級為高純度偏軟級。這是一個(gè)較軟的碳棒等級。推薦使用手動(dòng)碳棒刨進(jìn)行碳棒的末端刨削塑形，其末端刨削成細直徑臺階更為容易。直徑6.15毫米（0.242英寸），長(cháng)度305毫米（12英寸）。通常用于Cressington（50Hz）、AGAR（50Hz）、JEOL（50Hz）、Edwards和Denton等品牌的噴碳儀。
F-A級超高純度碳棒
直徑6.15mm x 305mm長(cháng)
工業(yè)級碳棒
(3) T-S工業(yè)級石墨碳棒：對于要求較低的常規SEM-EDS應用，也可采用純度較低、成本也較低的工業(yè)級碳棒T-S替代F-S級。工業(yè)級T-S石墨碳棒雜質(zhì)含量較高，可達50ppm。典型雜質(zhì)的最大含量為：Si 2-5ppm、Ca 20ppm、Ti 8-10ppm、V 4ppm、Cr 10ppm和Fe 20ppm，雜質(zhì)總量不超過(guò)50ppm。T-S級的機械性能與F-S級相同。
T-S 級工業(yè)碳棒
直徑6.15mm x 305mm長(cháng)

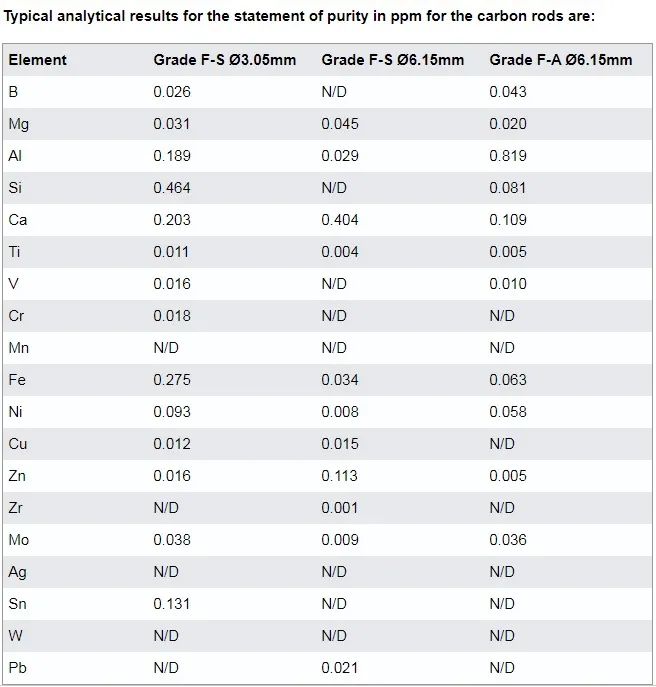

碳棒經(jīng)過(guò)爐內提純處理，這會(huì )將碳轉化為石墨并去除雜質(zhì)。每批次高純度碳棒都做雜質(zhì)含量分析，下面提供一份分析結果統計樣本。采用ETV-ICP法，即電熱蒸發(fā)-電感耦合等離子體光譜，用于碳棒的痕量元素分析。對于每個(gè)元素，最大允許斑點(diǎn)雜質(zhì)為1ppm。
具有鋼結構工程專(zhuān)業(yè)承包二級資質(zhì)、建筑工程施工總承包貳級資質(zhì)；公司主營(yíng)產(chǎn)品包括重鋼、輕鋼、網(wǎng)架及檁條、彩鋼板等鋼結構產(chǎn)品；近年來(lái)，公司承接了國內外大型結構件、橋梁、車(chē)庫、標準化廠(chǎng)房等具有較大影響力的一系列項目；產(chǎn)品遠銷(xiāo)白俄羅斯、贊比亞、印尼等國家，得到了一致好評。
關(guān)鍵詞： 高純碳棒
相關(guān)產(chǎn)品
產(chǎn)品咨詢(xún)
